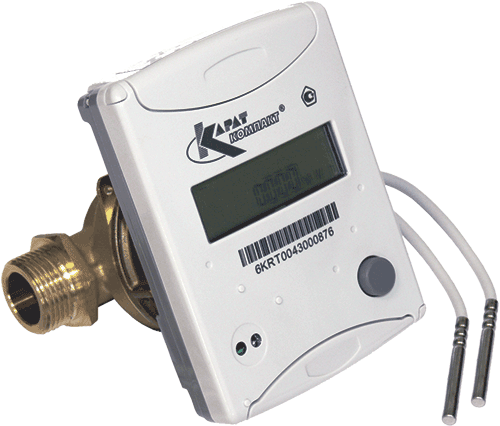

КАРАТ-Компакт-201 МБ, ДУ 15

Особенности:

• Расширенные архивы;

• Возможность подключения водосчетчиков (комплексный учет тепла, ХВС, ГВС);

• Встроенные интерфейстные выходы;

• Проточная часть дооснащается запорной крышкой, упрощающей монтаж и последующее обслуживание приборов;

• Применение коаксиального преобразователя расхода снижает нагрузку на ось вертушки - снижается порог чувствительности прибора, повышает его надежность и точность.

Для поквартирного учета тепла НПП Уралтехнология начинает выпуск новой версии теплосчетчики КАРАТ-Компакт.

Теплосчетчик КАРАТ-Компакт - малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Обновленный прибор отличает более мощный микропроцессор, который позволил улучшить ряд характеристик прежнего КАРАТ-Компакта

Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика - основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

Высококачественные немецкие комплектующие теплосчетчиков - залог достойного качества при выгодной цене. В производстве теплосчетчиков КАРАТ-Компакт используются детали, изготовленные с применением современной техники литья под давлением, износо- и коррозионностойких материалов, что дает высокую эксплуатационную надежность.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

Теплосчетчик КАРАТ-Компакт является микропроцессорным энергонезависимым устройством, выполняющим измерения и расчеты энергетических параметров по утвержденным алгоритмам. Теплосчетчик измеряет, вычисляет и отображает:

• тепловую энергию – Q, МВт•ч;
• текущую (мгновенную) тепловую мощность – W, кВт;
• объем теплоносителя – V, м³;
• температуру теплоносителя в подающем и обратном трубопроводах – t, °С;
• разность температур теплоносителя в подающем и обратном трубопроводах – Δt, °С;
• мгновенный расход теплоносителя – q, м³/ч.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт.

Наименование	Исполнение	Трубопровод
КАРАТ-Компакт-МБ	моноблочное	подающий или обратный*
КАРАТ-Компакт-СП	с выносным вычислителем (до 60 см)	подающий или обратный*

*-модификации отличаются алгоритмом вычисления, и могут быть изменены только в заводских условиях. Этот факт надо учитывать при заказе.

2) Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м³/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

Ду, мм	15	15
Номинальный расход, м3/ час	0,6	1,5

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

Ду, мм	15	15
Номинальный расход, м3/ час	0,6	1,5

КАРАТ-Компакт-СП для установки в обратный трубопровод:

Ду, мм	15	15
Номинальный расход, м3/ час	0,6	1,5

КАРАТ-Компакт-СП для установки в подающий трубопровод:

Технические характеристики теплосчетчика:

Наименование характеристики	Значение
Размер присоединения, мм	15	15
Номинальный расход, м3/час	0,6	1,5
Максимальный расход, м3/час	1,2	3,0
Переходный расход, м3/час	0,06	0,15
Минимальный расход, м3/час	0,024	0,06
Порог чувствительности, м3/час	0,004	0,004
Длина проточной части с переходниками, мм	190
Габаритные размеры (длина х ширина х высота), мм, не более	110 х 80 х 120
Диапазон измерений температуры, °С	от 0,01 до 130
Максимальная рабочая температура преобразователя расхода, °С	до 95
Диапазон измерений разности температур, °С	от 3 до 100
Максимальное рабочее давление, МПа	1,6
Срок службы элемента питания, лет	до 6
Напряжение питания встроенного элемента, В	3,0
Интервал между поверками, лет	5
Гарантийный срок, года	4
