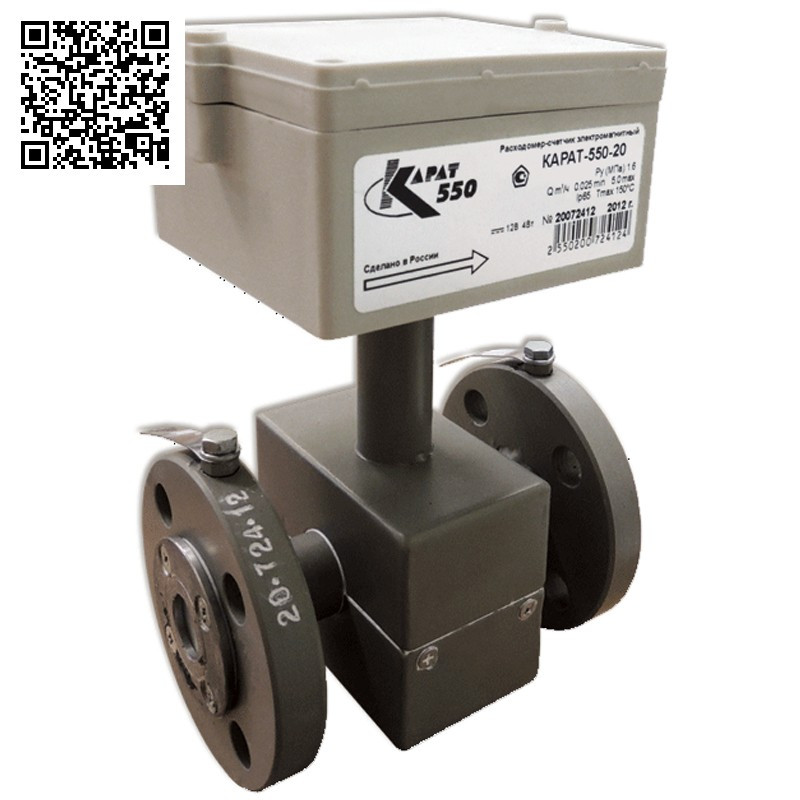

Расходомер-счетчик тепла КАРАТ-551 (реверс), Ду 32
Цену уточняйте
- +7 показать номер +7 (775) 175-55-35
- +7 (771) 899-12-99
- +7 (707) 658-23-12
-
День Время работы Перерыв Понедельник 09:00 — 19:00 13:00 — 14:00 Вторник 09:00 — 19:00 13:00 — 14:00 Среда 09:00 — 19:00 13:00 — 14:00 Четверг 09:00 — 19:00 13:00 — 14:00 Пятница 09:00 — 19:00 13:00 — 14:00 Суббота Выходной Воскресенье Выходной * Время указано для региона: Казахстан, Нур-Султан
-
+7775175-55-35+7771899-12-99+7707658-23-12МенеджерКазахстанНур-Султанпр. Абая 97, офис 106010000
Расходомеры-счетчики электромагнитные КАРАТ-551 предназначены для непрерывного измерения расхода и объёма протекающих по трубопроводу электропроводящих невзрывоопасных жидкостей. Усовершенствованная модификация КАРАТ-550.
Особенности:
- широкий динамический диапазон;
- короткие прямые участки;
- измерение обратного потока
Область применения
Расходомеры-счетчики электромагнитные КАРАТ-551 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, тепловых станциях, объектах ЖКХ и промышленности, информационно-измерительных системах, узлах коммерческого учета тепловой энергии в условиях круглосуточной эксплуатации.
Описание
Принцип работы расходомера основан на явлении индуцирования ЭДС в проводнике (рабочей жидкости), движущемся в магнитном поле.
Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока.
Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.
Расходомеры производятся в нескольких конструктивных исполнениях отличающихся диаметрами условного прохода, габаритными, установочными размерами и выпускаются во фланцевом исполнении (Ду 20-150) и «сэндвич» (Ду 20-50).
Коммуникационные возможности:
- Импульсный выход;
- RS-232;
- Частотный выход (опционально);
- Токовые выходы (0-5 мА, 4-20 мА) (опционально);
- RS-485 (опционально);
- ЖК индикатор (опционально);
- Измерение обратного потока (опционально);
Технические и метрологические характеристики
|
Типоразмер расходомера |
Пределы измерения расхода, м3/ч |
||||
|---|---|---|---|---|---|
|
Qmin |
Qt2 |
Qt1 |
Qnom |
Qmax |
|
|
«КАРАТ-551-20» |
0.040 |
0.067 |
0.1 |
5.0 |
10.0 |
|
«КАРАТ-551-25» |
0.072 |
0.125 |
0.18 |
9.0 |
18.0 |
|
«КАРАТ-551-32» |
0.12 |
0.2 |
0.3 |
15.0 |
30.0 |
|
«КАРАТ-551-40» |
0.18 |
0.27 |
0.45 |
22.5 |
45.0 |
|
«КАРАТ-551-50» |
0.30 |
0.50 |
0.75 |
37.5 |
75.0 |
|
«КАРАТ-551-65» |
0.48 |
0.83 |
1.20 |
60.0 |
120.0 |
|
«КАРАТ-551-80» |
0.72 |
1.25 |
1.80 |
90.0 |
180.0 |
|
«КАРАТ-551-100» |
1.20 |
2.00 |
3.00 |
150.0 |
300.0 |
|
«КАРАТ-551-150» |
2.28 |
3.80 |
5.70 |
285.0 |
570.0 |
|
Характеристика |
Величина |
|---|---|
|
Параметры измеряемой среды: |
|
|
Электропроводящая жидкость с удельной электрической проводимостью, мкСм/м, не менее |
200 |
|
Температура жидкости, °С |
от 5 до 150 |
|
Давление, МПа, не более |
2,5 |
|
Метрологические характеристики: |
|
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % |
±1,0 |
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % |
±2,0 |
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % |
±3,0 |
|
Характеристики окружающей среды: |
|
|
Температура окружающей среды, °С |
от +5 до +55 |
|
Относительная влажность воздуха, % |
не более 80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Показатели надежности: |
|
|
Средняя наработка на отказ, часов |
80 000 |
|
Средний срок службы вычислителя, лет |
12 |
|
Гарантийный срок эксплуатации, лет |
4 |
|
Питание: |
|
|
Питание внешнее, В |
от 11,5 до 15 |
