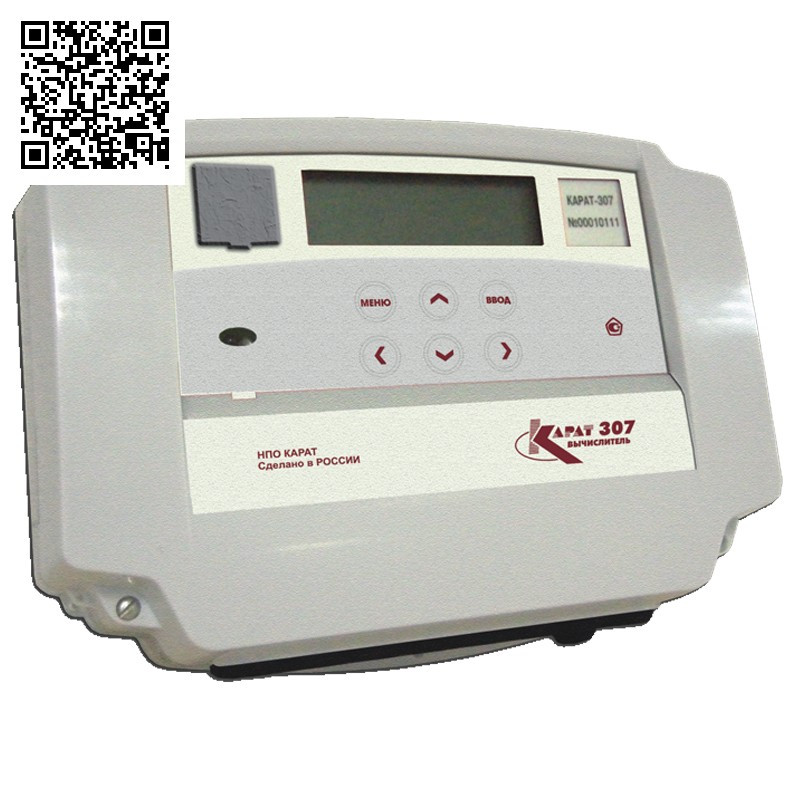

Вычислитель КАРАТ-307-4V4T4P

Комплексы измерительные КАРАТ-307применяются для коммерческого и технологического учета на объектах ЖКХ (жилые дома, коттеджи, офисы,котельные) и промышленности



Документация на Комплекс измерительный КАРАТ-307 Свидетельство об утверждении типа средств измерений  Описание типа  Декларация о соответствии Методика поверки  Руководство по эксплуатации  Сертификат о признании утверждения типа средств измерений (Казахстан)  Документация на Вычислитель КАРАТ-307 Свидетельство об утверждении типа средств измерений  Описание типа  Методика поверки  Свидетельство об аттестации программного продукта  Руководство по эксплуатации, часть 1  Руководство по эксплуатации, часть 2  Сертификат о признании утверждения типа средств измерений (Казахстан)



Комплексы измерительные КАРАТ-307 предназначены для измерения и учета:

• количества теплоты и теплоносителя в открытых и закрытых водяных системах теплопотребления;
• количества воды на нужды горячего и холодного водоснабжения;
• количества электроэнергии, потребленной теплоэнергетическими установками и конечным потребителем;
• температуры, давления, объема, массы воды и теплоносителя на нужды горячего и холодного водоснабжения и отопления;
• количества природного газа потребленного теплоэнергетическими установками и конечными потребителями.

Область применения

Комплексы измерительные КАРАТ-307применяются для коммерческого и технологического учета на объектах ЖКХ (жилые дома, коттеджи, офисы, административные здания), объектах энергетики (ИТП, ЦТП, котельные) и промышленности.

Описание

Приборы линии КАРАТ-307 используются для построения автоматизированных систем сбора данных. Принцип действия комплекса основан на измерении температур теплоносителя в подающем и обратном трубопроводах, расхода воды, энергии электрической и тепловой; расчете приращений измеряемых величин и сохранении результатов этих расчетов в энергонезависимой памяти.

Комплектация

	Описание
Вычислитель	КАРАТ-307
Измерительные преобразователи расхода и счетчики воды (до 6-ти шт)	С относительной погрешностью не более ± 2 % вдиапазоне расхода теплоносителя от 4 до 100 %, атакже счетчиков воды с дистанционным выходомпо ГОСТ Р 50601 с относительной погрешностью неболее ± 2 % в диапазоне расхода теплоносителяот 4 до 100 %
Комплекты измерительных преобразователей температуры	Комплекты платиновых измерительных преобразователей температуры по ГОСТ 8.625,100П, 500П, Pt 100, Pt 500
Измерительные преобразователи температуры	Платиновые термопреобразователи по ГОСТ 8.625, 100П, 500П, Pt 100, Pt 500
Датчики давления	С токовым выходом по ГОСТ 26.011-80, 4..20 мА,класс точности не ниже 0,5
Счетчики электроэнергии	С относительной погрешностью не более ± 1 %
Измерительные преобразователи расхода природного газа и счетчиков газа	С дистанционным выходом с относительнойпогрешностью не более ± 1,5 %

Модификации

Вычислитель КАРАТ-307 в составе комплекса измерительного КАРАТ-307 выпускается в различных модификациях, позволяющих подключать различное количество датчиков.

Основные исполнения:

Модификация	Максимальное количество подключаемых датчиков
	датчики расхода/электросчетчик	датчики температуры	датчики давления
КАРАТ-307-4V4T0P	4	4	0
КАРАТ-307-4V4T4P	4	4	4
КАРАТ-307-6V6T6P	6	6	6

Вычислитель настраивается на конкретную схему применения с помощью компьютера посредством программы КАРАТ-307-конфигуратор на основании карты заказа в условиях предприятия-изготовителя или авторизованного сервисного центра.
Просмотр значений установочных параметров осуществляется на лицевой панели вычислителя. Дата изменения настроек фиксируется.

Метрологические характеристики

Величина	Предел допускаемой погрешности
Температура теплоносителя, ° С	±(0,4+0,002t) для класса А
	±(0,5+0,005t) для класса В
Объем теплоносителя, м 3	В соответствии с документацией на расходомер
Масса теплоносителя, т	В соответствии с документацией на расходомер
Тепловая энергия, Гкал	Класс С по ГОСТ Р 51649
Давление, МПа	±2%
Время, с	±2 с/сут

Питание вычислителя КАРАТ-307:

• автономное, от литиевой батареи 3,6 В (ресурс 4 года);
• дополнительное питание постоянного тока 24 В±12 В .

Применение вычислителя КАРАТ-307 в комплекте с ультразвуковым энергонезависимым расходомером КАРАТ-РС полностью решает проблему энергонезависимости узла учета.

Архивы

Увеличение архивной памяти позволяет записывать дополнительную информацию, увеличить сами архивы.

• почасовой..........................1 536 часов (64 суток);
• посуточный.........................1 456 суток (4 года);
• помесячный.........................48 месяцев (4 года);
• аварийный посуточный...............496 записей (более 1 года);
• интегральный помесячный...........48 отчетных месяцев (4 года);
• журнал событий.....................1 008 записей.



Сертификация

Вычислитель КАРАТ-307 входит в состав комплексов измерительных: ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС.
Свидетельство об утверждении типа средств измерений RU.С.32.005.A № 42065 от 26.01.2011г., зарегистрирован под № 46059-11.
Декларация о соответствии РОСС RU.АВ67.Д00377 от 18.11.2010.
Сертификат № 7133 о признании утверждения типа средств измерений зарегистрирован в Реестре государственной системы обеспечения единства измерений Республики Казахстан 06.05.2011 за №KZ.02.03.03976-2011/46059-11.

Интервал между поверками - 4 года
