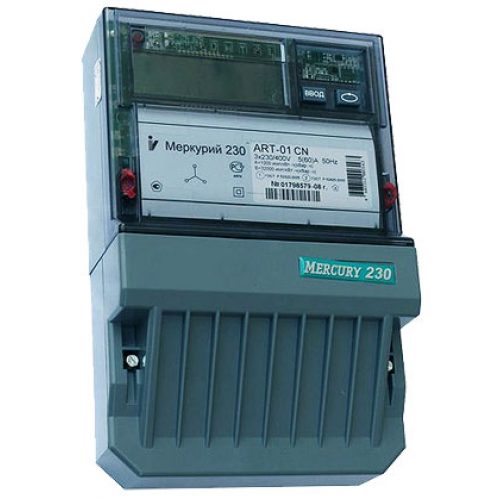

Меркурий 230 AR-00 R Счетчик электроэнергии ,трехфазный , активно/реактивный

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

     Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Счетчики обеспечивают:

• Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
• Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
• измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
• Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
• Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
• Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

В обозначении счётчиков:

МЕРКУРИЙ 230AR-XX CRL   МЕРКУРИЙ – торговая марка счётчика 230 - серия счётчика  A - измерение активной энергии  R - измерение реактивной энергии    XX – модификации, подразделяемые по току, напряжению и классу точности. XX Номин. напряжение, В Номин(базовый) ток, А Максимальный ток, А Класс точности при измерении активной энергии реактивной энергии 00 3*57,7(100) 5 7,5 0,5S 1,0 01 3*230(400) 5 60 1,0 2,0 02 3*230(400) 10 100 1,0 2,0 03 3*230(400) 5 7,5 0,5S 1,0 RCL - интерфейсы, а именно: R- интерфейс RS485  С- интерфейс CAN  L - модем PLC-I  Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.   Габаритный чертёж:
