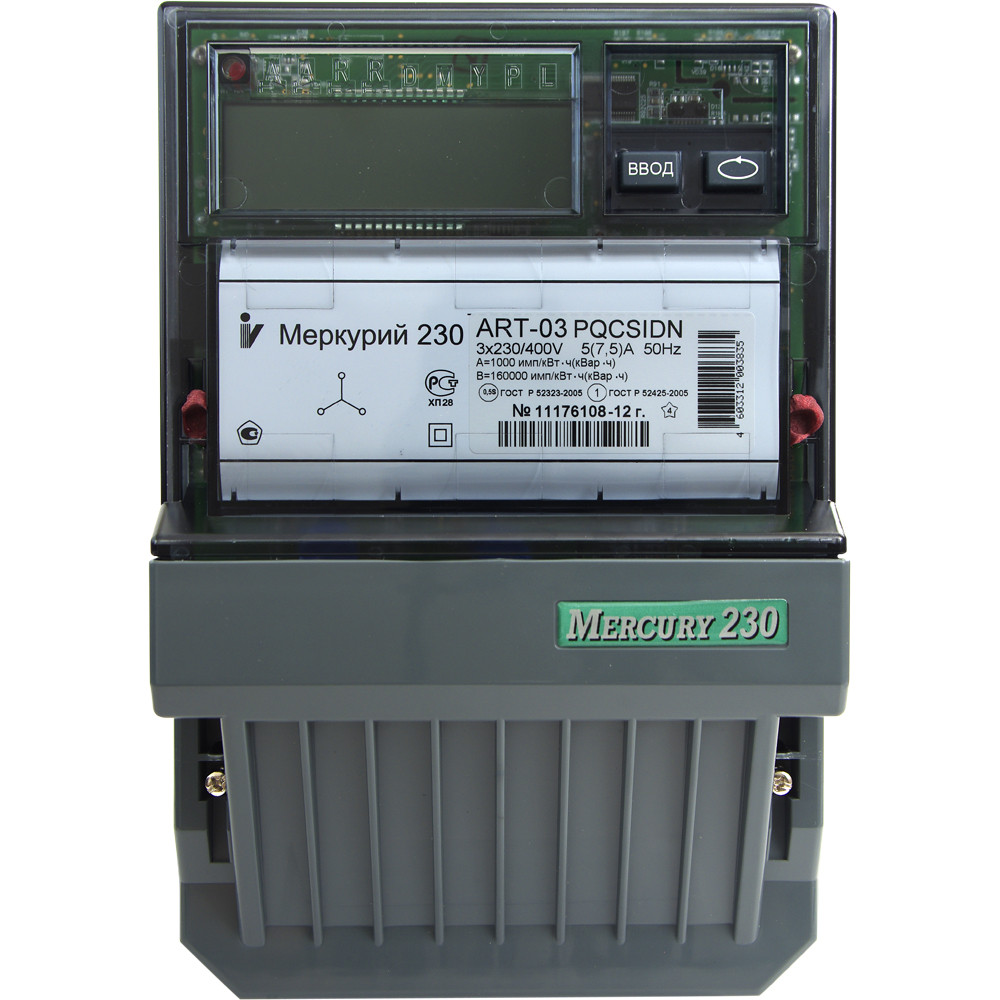

Меркурий 230 ART-02 PQRSIN Счетчик электроэнергии трехфазный,активно/реактивный

  Меркурий 230 ART-02 PQRSIN Счетчик электроэнергии трехфазный,активно/реактивный
В наличии

Цену уточняйте

Написать
  • +7 показать номер +7 (775) 175-55-35
  • +7 (771) 899-12-99
  • +7 (707) 658-23-12
  • Адрес и контакты
    • Телефон:
      +7 (775) 175-55-35
      +7 (771) 899-12-99
      +7 (707) 658-23-12
    • Контактное лицо:
      Менеджер
    • Адрес:
      пр. Абая 97, офис 106, Астана, 010000, Казахстан
    • Email:
      1755535@mail.ru

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

   Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Базовые функции (все модификации):

  • Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний
    • за текущие сутки и на начало суток
    • за предыдущие сутки и на начало суток
    • за текущий месяц и на начало месяца
    • за каждый из 11 предыдущих месяцев и на начало месяцев
    • за текущий год и на начало года
    • за предыдущий год и на начало года.
  • Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
  • Измерение следующих параметров электросети:
    • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
    • действующих значений фазных токов, напряжений, углов между фазными напряжениями
    • частоты сети
    • коэффициентов мощности по каждой фазе и по сумме фаз.
  • Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
Основные технические характеристики

наименование параметров Величины
Класс точности при измерении
  ― активной энергии
  ― реактивной энергии

0,5S или 1,0
1,0 или 2,0
Номинальное напряжение, В 3*57,7/100 или 3*230/400
Номинальный(макс) ток, А 5(7,5); 5(60); 10(100)
Максимальный ток в течении 0.5 сек, А
  ― для IНОМ=5А
  ― для IНОМ=10А

150
200
Стартовый ток (чувствительность), А
  ― для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В
  ― для IНОМ(МАКС)=5(60)А,     UНОМ=230B
  ― для IНОМ(МАКС)=10(100)А,  UНОМ=230B

0,005
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Количество тарифов 4
Количество тарифных сезонов (месяцев) 12
Скорость обмена, бит/секунду:

- по интерфейсу CAN и RS-485;
― через инфракракрасный порт;


300, 600, 1200, 2400, 4800, 9600
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:

для ART-00 (UНОМ 57,7 В, I НОМ 5 A)
для ART-01 (UНОМ 220 В, I НОМ 5 A)
для ART-02 (UНОМ 220 В, I НОМ 10 A)
для ART-03 (UНОМ 220 В, I НОМ 5 A)



5000/160000
1000/32000
500/16000
1000/160000

Сохранность данных при перерывах питания, лет
   ― постоянной информации
   ― оперативной информации

40
10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С от ― 40 до +55
Межповерочный интервал,лет 10
Масса,кг не более 1,5
Габариты (длина, ширина, высота), мм 258*170*74
Гарантия производителя, лет 3


Варианты исполнений:


Условное обозначение счетчика

Номин. напряжение,
В
Номин.
( макс.) ток, А
Класс
точности
при измерении активной/
реактивной энергии
интерфейс
связи


профиль
мощности

профиль
потерь,


журнал
событий
На одно направление учёта
Меркурий 230
ART-00 С(R)N
3*57,7/100 5(7,5) 0,5S / 1,0 CAN или
RS485
- -
Меркурий 230
ART-01 С(R)N
3*230/400 5(60) 1,0 /2,0 CAN или
RS485
- -
Меркурий 230
ART-02 С(R)N
3*230/400 10(100) 1,0 / 2,0 CAN или
RS485
- -
Меркурий 230
ART-03 С(R)N
3*230/400 5(7,5) 0,5S / 1,0 CAN или
RS485
- -
Меркурий 230
ART-00
PQRSIDN
3*57,7/100 5(7,5) 0,5S/1,0 RS485, IrDA + +
Меркурий 230
ART-01
PQRSIN
3*230/400 5(60) 1,0/2,0 RS485, IrDA + +
Меркурий 230
ART-02
PQС(R)SIN
3*230/400 10(100) 1,0/2,0 RS485, IrDA + +
Меркурий 230
ART-03 PQRSIDN
3*230/400 5(7,5) 0,5S/1,0 RS485, IrDA + +
АRТ-00
PQRSIGDN
3*57,7/100 5(7,5) 0,5S / 1,0 RS485, GSM, IrDA + +
АRТ-01
PQRSIGDN
3*230/400 5(60) 1,0 / 2,0 RS485, GSM, IrDA + +
АRТ-02
PQRSIGDN
3*230/400 10(100) 1,0 / 2,0 RS485, GSM, IrDA + +
АRТ-03
PQRSIGDN
3*230/400 5(7,5) 0,5S /1,0 RS485, GSM, IrDA + +
Меркурий 230
ART-01 СLN
3*230/400 5(60) 1,0 /2,0 CAN,
PLC-I
- +
Меркурий 230
ART-02 СLN
3*230/400 10(100) 1,0 /2,0 CAN,
PLC-I
- +
Меркурий 230
ART-03 СLN
3*230/400 5(7,5) 0,5S /1,0 CAN,
PLC-I
- +

В обозначении счётчиков:


МЕРКУРИЙ 230ART-XX PQCRILGSDN



МЕРКУРИЙ – торговая марка счётчика
230 ― серия счётчика
A ― измерение активной энергии
- измерение реактивной энергии
T ― наличие внутреннего тарификатора


XX – модификации, подразделяемые по току, напряжению и классу точности.

XX

Номин. напряжение, В

Номин(базовый) ток, А

Максимальный ток, А

Класс точности при измерении

активной энергии реактивной энергии

00

3*57,7(100)

5

7,5

0,5S

1,0

01

3*230(400)

5

60

1,0

2,0

02

3*230(400)

10

100

1,0

2,0

03

3*230(400)

5

7,5

0,5S

1,0

P ― наличие профиля, журнала событий
Q ― наличие журнала показателей качества электроэнергии
CRILG ― интерфейсы, а именно:

C ― интерфейс CAN
R ― интерфейс RS485
I ― Инфракрасный порт
L ― модем PLC
G ― модем GSM

S ― внутренне питание интерфейса и модема GSM
D ― возможность подключения внешнего резервного питания счётчика
N ― электронная пломба

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.



Габаритный чертёж:



Характеристики
Основные
Производитель   Инкотекс
Страна производитель Россия
