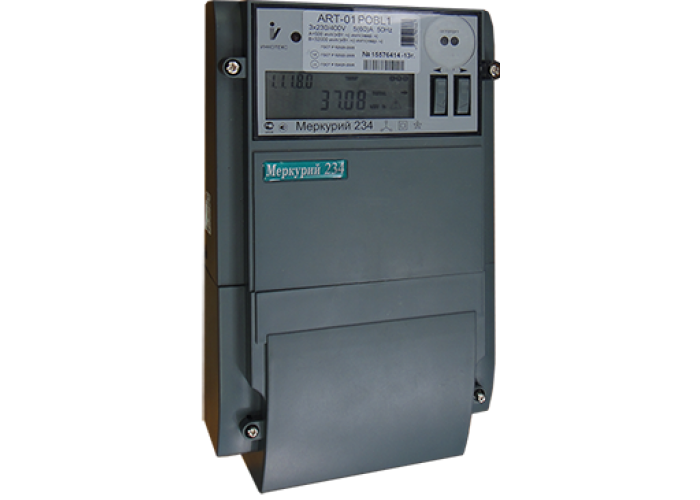

Меркурий 234 АRTM-02 PB.G Счетчик электроэнергии трехфазный, активно/реактивный, многофункциональный

  Меркурий 234 АRTM-02 PB.G Счетчик электроэнергии трехфазный, активно/реактивный, многофункциональный
В наличии

Цену уточняйте

Написать
  • +7 показать номер +7 (775) 175-55-35
  • +7 (771) 899-12-99
  • +7 (707) 658-23-12
  • Адрес и контакты
    • Телефон:
      +7 (775) 175-55-35
      +7 (771) 899-12-99
      +7 (707) 658-23-12
    • Контактное лицо:
      Менеджер
    • Адрес:
      пр. Абая 97, офис 106, Астана, 010000, Казахстан
    • Email:
      1755535@mail.ru

Многофункциональный счётчик электроэнергии Меркурий 234 предназначен для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.

   Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

   Отличительными особенностями данного счётчика является применение двух сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации и наличие встроенного реле отключения нагрузки.

Функции:

  • Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам следующей информации:
    -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний;
    • за текущие сутки и на начало суток;
    • за предыдущие сутки и на начало суток;
    • за текущий месяц и на начало месяца;
    • за каждый из 11 предыдущих месяцев и на начало каждого месяца;
    • за текущий год и на начало года;
    • за предыдущий год и на начало года.
  • Тарификатор счётчика обеспечивает возможность отдельного расписания для каждого дня недели с учётом исключённых дней для учёта по 4 тарифам в 16 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток – 1 минута.
  • Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
  • Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
  • Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз
  • Коэффициент искажения синусоидальности фазных кривых.
  • Два независимых архива значений средних мощностей активной и реактивной энергии с возможностью испоьзования одного из них под профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. При выборе 30-ти минутных срезов мощности время переполнения архивов составит 170 суток.
  • Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
  • время включения выключения счётчика
  • время пропадания / появления фаз 1,2,3
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…
  • Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:

всего 22 различных события

Технические особенности

  • Сменные модули интерфейсов: RS-485, GSM/GPRS, PLC-II;
  • счетчик с GSM модулем включённый в цепь счетчиков объединённых RS485 интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
  • вариант с 2-мя независимыми интерфейсами RS-485.
  • Оптопорт во всех моделях.
  • Возможность подключения резервного питания Uрез = ~ 230В;
  • 2 или 4 стандартных гальванически развязанных телеметрических выхода по одному на каждый вид энергии;
  • Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю);
  • Автоматическая самодиагностика с индикацией ошибок;
  • Вариант со встроенным реле на 60 А.
  • Вариант с выходом управления нагрузкой 220В с током 300мА.
  • 2-е электронных пломбы;
  • Подсветка ЖКИ.







Основные технические характеристики

наименование параметров

Величины

Класс точности (актив./реактив.)
  ― трансформаторного включения
  ― непосредственного включения


0,2S/0.5; 0,5S/1,0
1,0/ 2,0

Номинальное напряжение, В
  ― трансформаторного включения
  ― непосредственного включения


3*57,7/100
3*230/400

Номинальный (максимальный) ток, А
  ― трансформаторного включения
  ― непосредственного включения


5(10)
5(60); 10(100)

Максимальный ток для счётчиков трансформаторн. включения в течении 0,5 с, А

200

Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
  ― для IБАЗ=5А
  ― для IБАЗ=10А



1800
3000

Стартовый ток (чувствительность), А
  ― для IНОМ(МАКС)=5(10)А,    UНОМ=57,7 или 230В
  ― для IНОМ(МАКС)=5(60)А,     UНОМ=230B
  ― для IНОМ(МАКС)=10(100)А,  UНОМ=230B


0,005
0,020
0,040

Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
  ― для UНОМ=57,7
  ― для UНОМ=230



1,0 / 2,0
1,0 / 9,0

Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса не более, ВА



2,5

Средний ток потребления отвнешнего источника питания модема GSM в момент передачи, не более А

1,0

Напряжение внешнего резервного питания (для модификаций -00 и -03), В

~230 B

Полная мощность, потребляемая цепью тока не более, В*А

0,1

Количество тарифов

4

Количество тарифных сезонов (месяцев)

12

Точность хода часов при t=20± 5 °C, с/сутки

± 0,5

Количество гальванически развязанных импульсных выходов:
   ― телеметрических
   ― управления нагрузкой



2 или 4 (1 программируемый)
1

Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:

для ART-00 (UНОМ 57,7 В, I НОМ 5 A)
для ART-01 (UНОМ 230 В, I НОМ 5 A)
для ART-02 (UНОМ 230 В, I НОМ 10 A)
для ART-03 (UНОМ 230 В, I НОМ 5 A)



5000/160000
1000/32000
500/16000
1000/160000

Сохранность данных при перерывах питания, лет
   ― постоянной информации
   ― оперативной информации


40
10

Защита информации

два уровня доступа и аппаратная защита памяти метрологических коэффициентов

Цифровые интерфейсы встроенные

оптопорт

Цифровые интерфейсы в виде сменных модулей

RS485, GSM/GPRS, PLC-II,,

Скорость обмена, бит/с:

300 ― 38400

Самодиагностика счётчика

есть

Степень защиты корпуса

IP54

Диапазон температур, °С

от ― 40 до +55

Межповерочный интервал, лет

10

Масса,кг

не более 1,8

Габариты (длина, ширина, высота), мм

299*174*85

Средняя наработка на отказ, ч

150000

Срок службы не менее, лет

30

Гарантия производителя, лет

3

Характеристики
Основные
Производитель   Инкотекс
Страна производитель Россия
