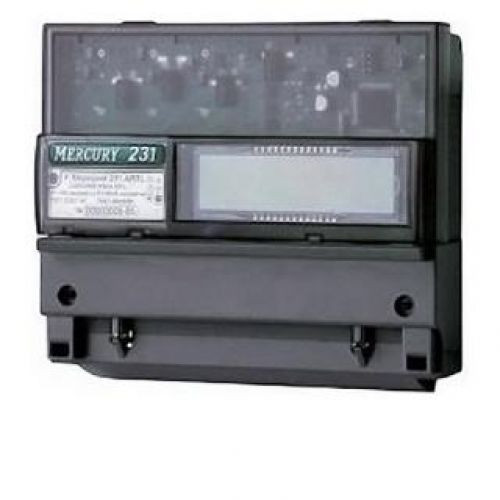

Меркурий 231 АТ-01I Счетчик электроэнергии трехфазный, активной энергии, многофункциональный

Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока.

Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.

Базовые функции :

• Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
  ― количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
  • всего от сброса показаний
  • за текущие сутки
  • за предыдущие сутки
  • за текущий месяц
  • за каждый из 11 предыдущих месяцев
  • за текущий год
  • за предыдущий год
• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
• Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
  • мгновенных значений активной мощности по каждой фазе и по сумме фаз;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз
• Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения\отключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.

Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:

• время включения выключения счётчика
• время пропадания / появления фаз 1,2,3
• время вскрытия / закрытия прибора
• время коррекции тарифного расписания
• время превышения установленных лимитов энергии и мощности…

• Счётчики отображают на ЖК-индикаторе:

  значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч; фазное напряжение и ток в каждой фазе; измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам; коэффициент мощности по каждой фазе и суммарный по трем фазам; углы между фазными напряжениями; частоту сети; текущее время и дату;



  Основные технические характеристики



  наименование параметров Величины Класс точности при измерении   ― активной энергии 1,0 Номинальное напряжение, В 3*230/400 Номинальный(макс) ток, А    ― непосредственного включения 5(60) Максимальный ток в течении 0,5 с, А   ― при IНОМ=5А    150 Стартовый ток (чувствительность), А    ― для IНОМ(МАКС)=5(60)А 0,020 Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 0,5 / 7,5 Полная мощность, потребляемая каждой цепью тока не более, В*А 0,1 Количество тарифов 4 Количество тарифных сезонов (месяцев) 12 Скорость обмена, бит/секунду через инфракракрасный порт 9600 Точность хода часов: при t=20±5°С, сек/сут.  при t=-40...+55°С, сек/сут. ±0,5 ±5,0 Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: в режиме телеметрии  в режиме повеки 1000 32000 Сохранность данных при перерывах питания, лет    ― постоянной информации    ― оперативной информации 40 10 Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов Диапазон температур, °С от -40 до +55 Межповерочный интервал, лет 10 Масса,кг не более 0,8 Габариты (длина, ширина, высота), мм 142*157*65 Гарантия производителя, лет 3



  Варианты исполнений:



  Условное обозначение счетчика	Номин.  напряжение,  В	Номин. ( максим.)  ток, А	Класс  точности	интерфейс связи	Дополнительно
  Счетчик "Меркурий 231AT-01 I"
  231АТ-01 I	3*230/400	5(60)	1,0	IrDA	журнал событий



  В обозначении счётчиков:

  Меркурий 231AT-01 I А ― активной энергии, T ― внутренний тарификатор,  I ― инфракрасный порт,   Габаритный чертёж:
