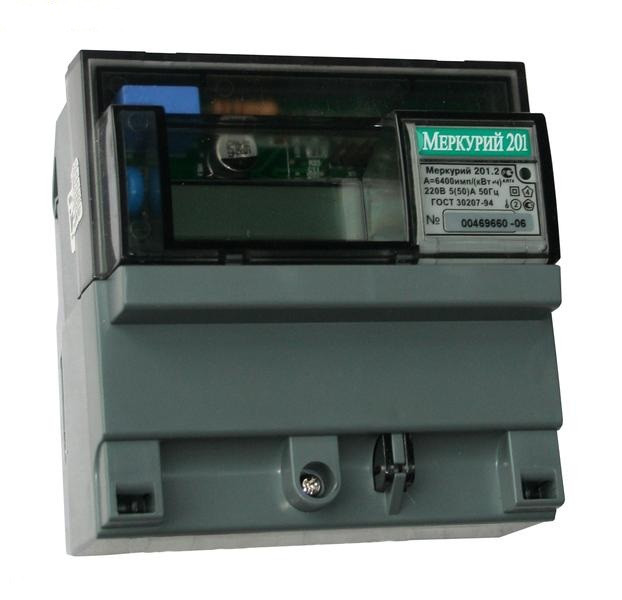

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.
Особенности конструкции:
- датчик тока ― шунт;
- импульсный телеметрический выход*;
- встроенный PLC-модем у модели "Меркурий 201.22 M";
- малые габариты;
- безвинтовой корпус;
- защита от хищения электроэнергии путём переполюсовки;
- крепление на DIN-рейку;
- По отдельному заказу для счетчиков можно приобрести переходные пластины с присоединительными размерами индукционных счетчиков.
* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию.
Основные технические характеристики |
Наименование параметров
|
Меркурий
|
201.2
|
201.4
|
201.5
|
201.6 |
201.22 |
201.7 |
201.8 |
Класс точности |
1.0
|
Номинальное напряжение, В |
230
|
Номинальный (макс.) ток, А |
5(60)
|
10(80)
|
5(60)
|
10(80)
|
5(60)
|
5(60)
|
5(80)
|
Частота сети, Гц |
50
|
Стартовый ток (чувствительность), мА |
20
|
40
|
20
|
40
|
20
|
10
|
20
|
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)
|
2(10) |
1,5(15) |
2(10)
|
2(10)
|
Устройство отображения |
ЖКИ
|
ЖКИ
|
ОУ
|
ОУ |
ЖКИ |
ОУ
|
ЖКИ
|
Передаточное число имп./кВтчас |
6400 |
6400 |
3200 |
3200 |
6400 |
3200 |
5000 |
Интерфейс силовой сети (PLC) |
-
|
-
|
-
|
-
|
+
|
-
|
-
|
Диапазон рабочих температур, С |
-40… +55
|
-45… +75
|
Габаритные размеры, (ГхШхВ)мм |
65х105x105
|
66x77x91
|
Масса,не более, кг |
0,35
|
0,25
|
Межповерочный интервал, лет |
16
|
Гарантия изготовителя, лет |
3
|
Срок службы, лет |
30
|
|
|
Габаритный чертёж М201.2, М201.4, М201.5, М201.6, М201.22

|
Габаритный чертёж М201.7, М201.8: |
