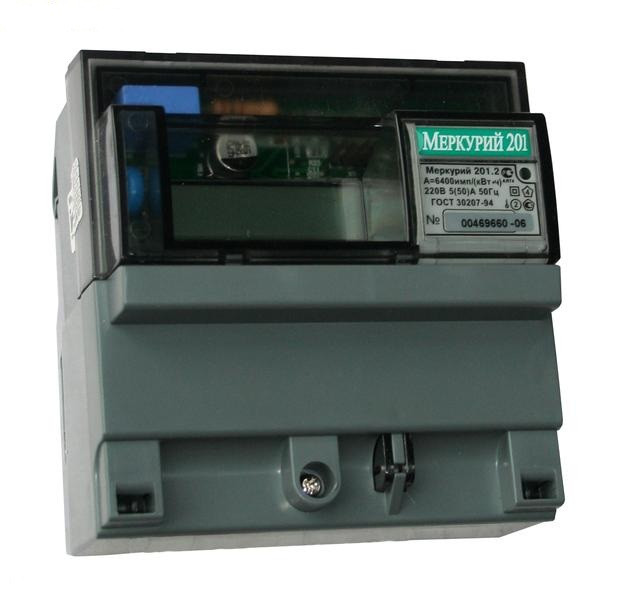

Меркурий 201.2 Счетчик электроэнергии однофазный однотарифный

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции:

• технологический запас по классу точности;
• применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
• импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
• встроенный PLC-модем у модели "Меркурий 201.22";
• малые габариты;
• безвинтовой корпус;
• защита от хищения электроэнергии путём переполюсовки;
• крепление на DIN-рейку;
• счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

• Основные технические характеристики



  Наименование параметров Меркурий 201.2 201.4 201.5 201.6 201.22 Класс точности 2.0 (1.0) Номинальное напряжение, В 230 Номинальный (макс.) ток, А 5(60) 10(80) 5(60) 10(80) 5(60) Частота сети, Гц 50 Стартовый ток (чувствительность), мА   ― при Iбаз=5А   ― при Iбаз=10А 20 40 Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)  2(10) 1,5(15) Устройство отображения ЖКИ ЖКИ ОУ ОУ ЖКИ Передаточное число имп./кВтчас 6400 6400 3200 3200 6400 Интерфейс силовой сети (PLC) - - - - + Диапазон рабочих температур, С -20… +55 -20… +55 -40… +55 -40… +55 -20… +55 Габаритные размеры, мм 105/105/65 Масса,не более, кг 0,35 Межповерочный интервал, лет 16 Гарантия изготовителя, лет 3 Срок службы, лет 30



  Габаритный чертёж:
