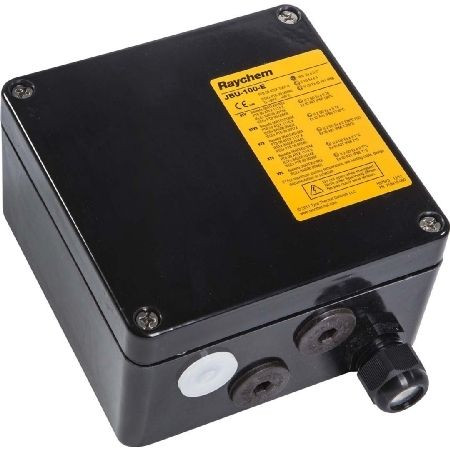

Соединительная коробка JBU-100 предназначена для подвода питания к нескольким (до трех) саморегулируемым греющим кабелям BTV, QTVR, XTV, KTV или VPL. Суммарная длина цепей греющего кабеля, подключаемых к JBU-100 не должна превышать максимальную длину цепи соответствующего типа кабеля (см. технические характеристики греющих кабелей). Коробка сертифицирована РТВ, Госгортехнадзором РФ, Проматомнадзором Беларуси, МЧС Казахстана и Госгортехнадзором Украины для применения во взрывоопасных зонах. Оригинальная конструкция зажимов Cage Clamp фирмы WAGO обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка является одним из компонентов в составе модульной системы для подвода питания к греющему кабелю. Она обеспечивает максимальную степень гибкости, устанавливается на стене или трубопроводе. Подсоединительные наборы (М25) и наборы для уплотнения прохода через теплоизоляцию нужно заказывать отдельно. Коробка выпускается в двух базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.






Набор для подключения питания

JBU-100-A

JBU-100-L-A



JBU-100-E

JBU-100-L-E



 Описание





Эта коробка предназначена для стран Европы. Она имеет четыре резьбовых ввода М25, заглушки и один пластмассовый сальник для силового кабеля



Эта коробка предназначена для стран Европы. Она имеет четыре резьбовых ввода М25, пластину заземления и внешний зажим заземления. Предназначена для использования с бронированными кабелями и металлическими сальниками



Комплектация





  • 1 соединительная коробка с клеммником
  • 1 светодиодный блок (только в -L версии)
  • 1 сальник М25 для силового кабеля диаметром 8–17 мм
  • 2 заглушки М25







  • 1 соединительная коробка с клеммником, пластиной заземления и зажимом заземления
  • 1 светодиодный блок (только в -L версии)
  •  2 заглушки М25





 Сертификация






   Технические характеристики





Степень защиты

IР66

IР66

Вводы

4 х М25



4 х М25



Диапазон температур

окружающей среды

* При температуре окр. воздуха свыше +40°С доп. условия для безопасной работы. Общ. информация на приведена на стр. 122, полная — в сертификате или инструкции по монтажу

–50¼+56°C* (JBU-100-E)

–40¼+40°C (JBU-100-L-E)



–50¼+56°C* (JBU-100-EP)

–40¼+40°C (JBU-100-L-EP)



Клеммы



WAGO,серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземл.

WAGO, серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземл.

Максимальное сечение проводника



10 мм2, (многопров. или однопров.)

10 мм2, (многопров. или однопров.)

Максимальное рабочее напряжение

480 В перем. тока

480 В перем. тока

Максимальный рабочий ток

40 А

40 А

Применяемые материалы

Корпус, крышка

Стеклонаполненные конструкционные пластики (поликарбонат) черного цвета

Винты крышки

Нерж. сталь

Нерж. сталь

Прокладка крышки

Силоксановый каучук

Силоксановый каучук

Пластина заземления

-

Сталь, оцинкованная, голуб.

Дополнительный светодиодный блок

Цвет светодиода

Зеленый

Зеленый

Напряжение питания

100–254 В перем. тока

100–254 В перем. тока

Потребляемая мощность

Менее 1 Вт

Менее 1 Вт

Комплектующие изделия

Подсоединительные наборы

С25-100, С25-21



С25-100, С25-21, C25-100-METAL

Наборы для уплотнения прохода через теплоизоляцию

IEK-25-04 и IEK-25-PIPE

IEK-25-04 и IЕК-25-PIPE

Сальник силового кабеля

GL-36-M25 (включен в набор)

GL-38-M25-METAL (не входит в набор)



Опорный кронштейн соединительной коробки (заказывается отдельно)

SB100, SB-101

SB100, SB-101



  Информация для заказа

Набор для подключения питания

JBU-100-E



JBU-100-EP



Вес

1,7 кг

1,8 кг

Набор для подключения питания с индикационной лампой

JBU-100-L-E



JBU-100-L-EP



Вес

2,1 кг

2,2 кг

Характеристики
Основные
Производитель   Raychem
Страна производитель США
Экранированный кабель   Да
