Электрообогрев, газовое оборудование, КИПиА в Астане с доставкой по Казахстану
JBM-100 Набор с соединительной коробкой для подвода питания к нескольким греющим кабелям и Т-образного раз-я

JBM-100 Набор с соединительной коробкой для подвода питания к нескольким греющим кабелям и Т-образного раз-я

  • В наличии

Цену уточняйте

+7 (775) 175-55-35
Зарина
  • +7 (707) 658-23-12
    Аяужан

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
JBM-100 Набор с соединительной коробкой для подвода питания к нескольким греющим кабелям и Т-образного раз-я
JBM-100 Набор с соединительной коробкой для подвода питания к нескольким греющим кабелям и Т-образного раз-яВ наличии
Цену уточняйте
+7 (775) 175-55-35
Зарина
  • +7 (707) 658-23-12
    Аяужан
Описание
Характеристики
Информация для заказа

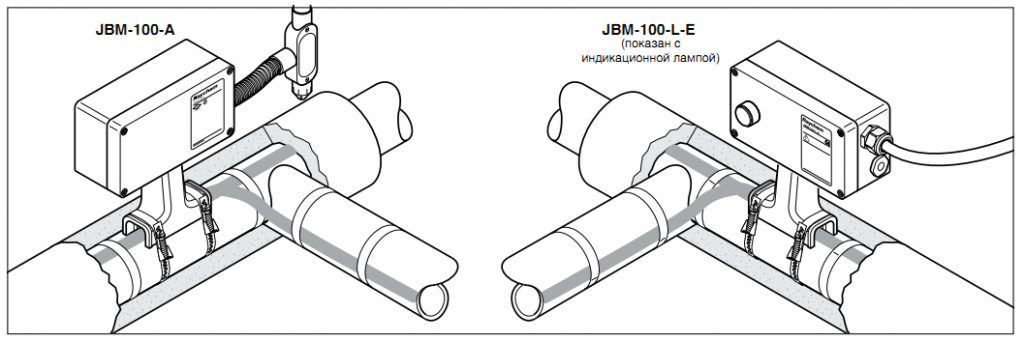

Набор для подключения питания JBM-100 предназначен для подвода питания к нескольким (до трех) греющим кабелям BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован организациями FM, CSA, РТВ и Госгортехнадзором РФ для применения во взрывоопасных зонах. Набор JBM-100 выполняет функции соединительного набора и набора для прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм. Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание. Оригинальная конструкция контактных зажимов CAGE CLAMP фирмы WAGO обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.

Набор для подключения питания

JBM-100-A

JBM-100-L-A



JBM-100-E

JBM-100-L-E



JBM-100-EP

JBM-100-L-EP



Описание



Этот набор предназначен для стран Северной Америки. Соединительная коробка имеет одно сквозное отверстие под сальник 3/4 дюйма. В набор входит одна заглушка.



Этот набор предназначен для стран Европы. Соед. коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля.



Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и внешний зажим заземления.

Комплектация





  • 1 соединит. коробка с клеммником
  • 1 светодиод. блок (для -L версии)
  • 1 стойка
  • 3 изолирующих манжеты
  • 3 желто-зеленых изолятор
  • 1 заглушка 3/4"
  • 1 распорка
  • 1 узел разгрузки напряжений
  • 2 уплотнительные втулки





  • 1 соединит. коробка с клеммником
  • 1 светодиод. блок (для -L версии)
  • 1 стойка
  • 3 изолирующих манжеты
  • 3 желто-зеленых изолятор оплетки
  •  1 сальник М25 для силового кабеля диаметром 8–17 мм
  • 2 заглушки М25
  • 1 распорка
  • 1 увлажняющая салфетка
  • 1 узел разгрузки напряжений
  • 2 заглушки для кабельных уплотнений







  • 1 соединительная коробка с клеммником, пластиной заземления и зажимом заземления
  • 1 светодиод. блок (для -L версии)
  • 1 стойка
  • 3 изолирующие манжеты
  • 3 желто-зеленых изолятор оплетки
  •  2 заглушки М25
  • 1 увлажняющая салфетка
  • 1 распорка
  • 1 узел разгрузки напряжений
  • 2 уплотнительные втулки

Технические характеристики

Применяется для греющих кабелей

BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT, VPL-CT



Степень защиты

NЕМА тип 4Х

IР66

IР66

Вводы

1 х 3/4"

2 х М25 включая сальник для силового кабеля диаметром 8–17 мм

2 х М25

Диапазон температурокружающей среды

* При температуре окр. воздуха свыше +40°С доп. условия для безопасной работы. Общ. информация на привед

–50…+40°С



–50…+56°С* (JBM-100-E)

–40…+40°С (JBM-100-L-E)

–50…+56°С* (JBM-100-EP)

–40…+40°С (JBM-100-L-EP

Минимальная температура монтажа

–50°С

–50°С

–50°С

Максимальная температура трубопровода

См. технические характеристики греющего кабеля

Клеммы



WAGO,серия 284 (EEx e) фаза, 2 заземления

WAGO, серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземления

WAGO, серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземления.

Максимальное сечение проводника



8 AWG многопров.



10 мм2, однопров. 10 мм2, многопров.



10 мм2, однопров. 10 мм2, многопров.



Максимальное рабочее напряжение

* JBM-100-L-E и JBM-100-L-EP ограничены 254 В. При напряжении выше 254 В применяются дополнительные условия для безопасной работы.

277 В перем. тока

480 В перем. тока*

480 В перем. тока*

Максимально допустимый рабочий ток

50 А в цепи обогрева



40 А в цепи обогрева



40 А в цепи обогрева



Применяемые материалы

Корпус, крышка и стойка

Конструкционные полимеры черного цвета



Конструкционные полимеры черного цвета



Конструкционные полимеры черного цвета



Винты крышки

Нерж. сталь

Нерж. сталь

Нерж. сталь

Прокладка крышки

Силоксановый каучук

Силоксановый каучук

Силоксановый каучук

Пластина заземления

-

-

Сталь, оцинкованная, голуб.

Дополнительный светодиодный блок

Цвет светодиода

Красный

Зеленый

Зеленый

Напряжение

100–277 В перем. тока

100–254 В перем. тока

100–254 В перем. тока

Потребляемая мощность

Менее 1 Вт

Менее 1 Вт

Менее 1 Вт



      Информация для заказа

Набор для подключения питания

JBM-100-A



JBM-100-E



JBM-100-EP



Вес

1,95 кг

1,9 кг

2,1 кг

Набор для подключения питания с индикационной лампой

JBM-100-L-A



JBM-100-L-E



JBM-100-L-EP



Вес

2,4 кг

2,3 кг

2,5 кг





     Комплектующие изделия



Дренажная трубка 3/4"

JB-DRAIN-PLUG-3/4IN (предотвращает скопление сконденсировавшейся влаги внутри корпуса) ТОЛЬКО ДЛЯ JBM-100-L-A



Адаптер для труб малого диаметра



JBM-SPA, для труб диаметром ≤1" (DN 25) E90515-000 (пакет с 5 адаптерами)

Основные атрибуты
ПроизводительRaychem
Страна производительСША
Тип системыСоединитель
Пользовательские характеристики
СостояниеНовое
