JBS-100 Набор для подвода питания к одному греющему кабелю

Набор для подключения питания

JBS-100-A

JBS-100-L-A

JBS-100-E

JBS-100-L-E

JBS-100-EP

JBS-100-L-EP

Описание

Этот набор предназначен для стран Северной Америки. Соединительная коробка имеет одно сквозное отверстие под сальник 3/4 дюйма

Этот набор предназначен для стран Европы. Соед. коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля

Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и внешний зажим заземления

Комплектация

• 1 соединит. коробка с клеммником
• 1 светодиод. блок (для -L версии)
• 1 стойка
• 1 изолирующая манжета
• 1 желто-зеленый изолятор оплетки
• 1 увлажняющая салфетка
• 1 хомутик

• 1 соединит. коробка с клеммником
• 1 светодиод. блок (для -L версии)
• 1 стойка
• 1 изолирующая манжета
• 1 желто-зеленый изолятор оплетки
• 1 сальник М25 для силового кабеля диаметром 8–17 мм
• 1 заглушка М25
• 1 увлажняющая салфетка
• 1 хомутик

• 1 соединительная коробка с клеммником, пластиной заземления и зажимом заземления
• 1 светодиод. блок (для -L версии)
• 1 стойка
• 1 изолирующая манжета
• 1 желто-зеленый изолятор оплетки
• 1 заглушка М25
• 1 увлажняющая салфетка
• 1 хомутик
•

Применяется для греющих кабелей

BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT, VPL-CT

Степень защиты

NЕМА тип 4Х

IР66/IP67

IР66/IP67

Вводы

1 х 3/4"

2 х М25 включая сальник для силового кабеля диаметром 8–17 мм

2 х М25

Диапазон температур окружающей среды

* При температуре окр. воздуха свыше +40°С доп. условия для безопасной работы. Общ. информация на приведена на стр. 122, полная — в сертификате или инструкции по монтажу

–50¼+40°С

–50¼+56°С* (JBS-100-E)

–40¼+40°С (JBS-100-L-E)

–50¼+56°С* (JBS-100-EP)

–40¼+40°С (JBS-100-L-EP

Минимальная температура монтажа

–50°С

–50°С

–50°С

Максимальная температура трубопровода

См. технические характеристики греющего кабеля

Клеммы

WAGO,серия 284 (EEx e) 2 фазы, 1 заземл.

WAGO, серия 284 (EEx e) 1 фаза, 1 нейтр., 1 заземл.

WAGO, серия 284 (EEx e) 1 фаза, 1 нейтр., 1 заземл.

Максимальное сечение проводника

8 AWG многопров.

10 мм2, однопров. 10 мм2, многопров.

10 мм2, однопров. 10 мм2, многопров.

Максимальное рабочее напряжение

* JBS-100-L-E и JBS-100-L-EP ограничены 254 В. При напряжении выше 254 В применяются дополнительные условия для безопасной работы.

277 В перем. тока

480 В перем. тока*

480 В перем. тока*

Максимально допустимый рабочий ток

50 А в цепи обогрева

40 А в цепи обогрева

40 А в цепи обогрева

Применяемые материалы

Корпус, крышка и стойка

Конструкционные полимеры черного цвета

Конструкционные полимеры черного цвета

Конструкционные полимеры черного цвета

Винты крышки

Нерж. сталь

Нерж. сталь

Нерж. сталь

Прокладка крышки

Силоксановый каучук

Силоксановый каучук

Силоксановый каучук

Пластина заземления

-

-

Сталь, оцинкованная, голуб.

Дополнительный светодиодный блок

Цвет светодиода

Красный

Зеленый

Зеленый

Напряжение

100–277 В перем. тока

100–254 В перем. тока

100–254 В перем. тока

Потребляемая мощность

Менее 1 Вт

Менее 1 Вт

Менее 1 Вт

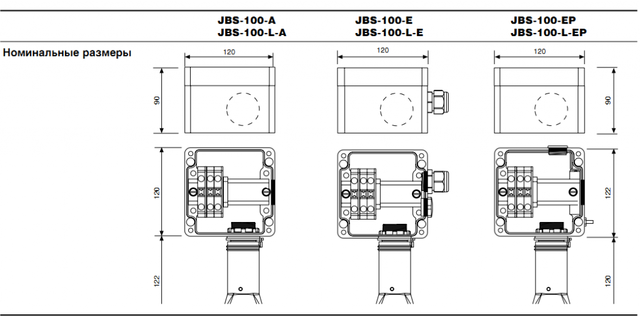

Набор для подключения питания

JBS-100-A

JBS-100-E

JBS-100-EP

Вес

1,13 кг

1,2 кг

1,3 кг

Набор для подключения питания с индикационной лампой

JBS-100-L-A

JBS-100-L-E

JBS-100-L-EP

Вес

1,59 кг

1,6 кг

1,7 кг

Дренажная трубка 3/4"

JB-DRAIN-PLUG-3/4IN (предотвращает скопление сконденсировавшейся влаги внутри корпуса) ТОЛЬКО ДЛЯ JBS-100-L-A

Адаптер для труб малого диаметра

JBS-SPA, для труб диаметром ≤1" (DN 25) E90515-000 (пакет с 5 адаптерами)
