Электроконтактный (сигнализирующий) манометр ДМ2010ф предназначены для измерения избыточного некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.
Производитель: ООО ПО "Прибор"Технические характеристики
| Температура окружающего воздуха | от -50 до +60 оС |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диаметр корпуса | 100 мм |
| Резьба штуцера | М20х1,5 |
| Виброзащищенность | группа N2 по ГОСТ 12997-84 |
| Класс точности | 1,5 (по заказу 1,0 на пределы 0,4-60 МПа) |
| Степень защиты приборов | IP40 (по заказу IP53, IP54) |
| Средний срок службы | 10 лет |
| Масса не более | 0,6 кг |
| Материал корпуса | сталь |
| Стекло | органическое (по заказу техническое) |
| Штуцер, трубчатая пружина | латунь, бронза |
| Трибко-секторный механизм | бронза, латунь, нержавеющая сталь |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Варианты исполнения корпуса
 |
| Техническое стекло |
 |
| Степень защиты ― IP53, IP54 (материал корпуса нержавеющая сталь) |

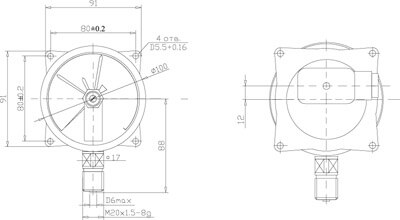

ЧЕРТЕЖИ
 |
Исполнение электроконтактных групп
В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.В стандартном исполнении используется магнитное поджатие. Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) ― синяя
Вторая уставка (max, правая) – красная Состояние контактов при положении стрелки:
― до первой (min) уставки оба контакта замкнуты;
― между уставками первый контакт разомкнут, второй замкнут;
― после второй (max) уставки оба контакта разомкнуты. Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) ― красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
― до первой (min) уставки оба контакта разомкнуты;
― между уставками первый контакт замкнут, второй разомкнут;
― после второй (max) уставки оба контакта замкнуты.
Исполнение V
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) ― синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
― до первой (min) уставки первый контакт замкнут, второй разомкнут;
― между уставками оба контакта разомкнуты;
― после второй (max) уставки первый контакт разомкнут, второй замкнут.
Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) ― красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
― до первой (min) уставки первый контакт разомкнут, второй замкнут;
― между уставками оба контакта замкнуты;
― после второй (max) уставки первый контакт замкнут, второй разомкнут.
Как это работает
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
- на пределы до 100 кгс/м2 включительно ― одновитковая манометрическая пружина;
- на пределы свыше 100 кгс/м2 ― полуторавитковая пружина.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
Напряжение комутации не более 380 В переменного и 220 В постоянного тока; сила тока не более 0,5 А для сигнализирующего устройства со скользящими контактами и не более 1 А для сигнализирующего устройства с магнитным поджатием контактов.
Разрывная мощность скользящих контактов 10 Вт постоянного и 20В•А переменного тока, контактов с магнитным поджатием 30Вт постоянного и 50В•А переменного тока.
